一、产品性能

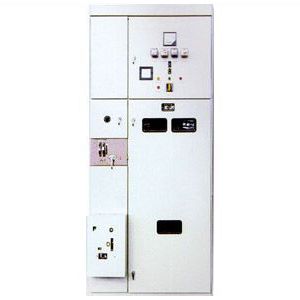

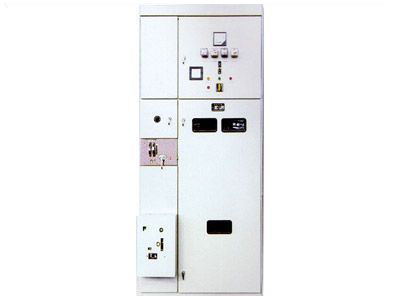

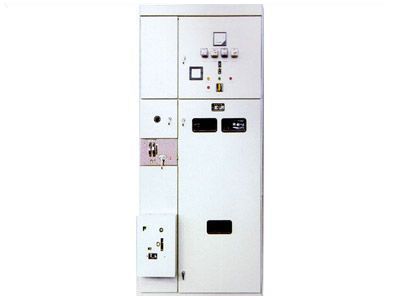

XGN2-12(F)Z箱型固定式金属封闭开关设备，适用于3、6、10kv三相交流50HZ，单母线、单母线线带旁路，或双母线系统中作为接受合分配电能之用，安装于户内。该产品符合国家标准GB3906《3－35KV交流金属封闭开关设备》及国际标准IE298的要求，并且有两部提出的"五防"联锁功能。本开关柜的主开关采用ZN28－10系列真空断路器。配用CD10合CT8操作机构，采用GN30-10旋转式隔离开关和GN22-10大电流隔离开关等系列产品。主开关也可用SN10油断路器。具有结构合理、安全可靠、操作方便、维护方便等特点，系10KV级开关设备之替代型产品。

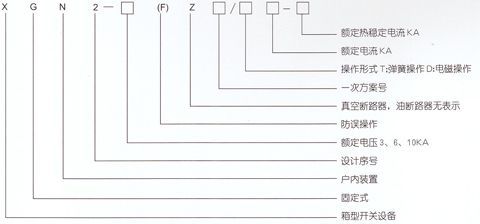

二、型号含义

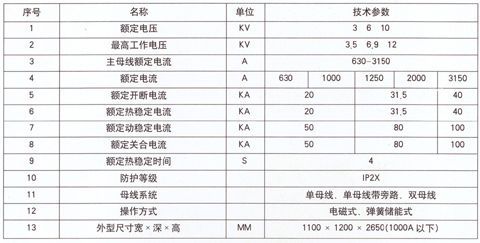

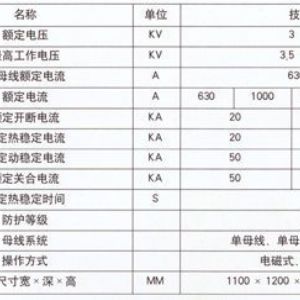

三、技术参数

四、技术概述

1、XGN2-12(F)Z高压开关柜为金属封闭结构，满足国家标准GB3906和国际标准IEC298。防护等级为IP2X，金属封闭结构可有效地防止异物进入柜内，并可防止人体接近带电体和运动部件。

2、柜内不采用任何形式的相间、相对地的绝缘隔板。空气绝缘距离大于125mm，柜内采用较大爬距的瓷支持绝缘子和套管，使该产品具有较高的绝缘强度和绝缘稳定性。

3、主开关（断路器）固定安装于距地而较近的部位，有较大的检修空间，检修人员可方便地站在地面上对主开关进行检测维修

4、采用旋转式隔离开关，该隔离开关在分断位置和旋转导体接地，即在带电体（如主母线）和被隔离导体（如断路器）之间形成"金属分割"（即两个对地接口）。这时带电体只可能发生相间或相对地地放电，而不之波及被隔离的导体从而保证了检修人员的安全。

5、电缆接地端头距地面800mm，电缆室留有较大的空间，便于电缆头的制作、安装和检测。电缆室与电缆沟之间采用金属封板，以防潮湿气体及小动物通过电缆沟进入柜内。

6、主开关、隔离开关、接地开关及柜门之间的连锁机构均采用强制性机械闭锁方式，产品满足"五防"功能。

五、XGN2-12基础参考图
