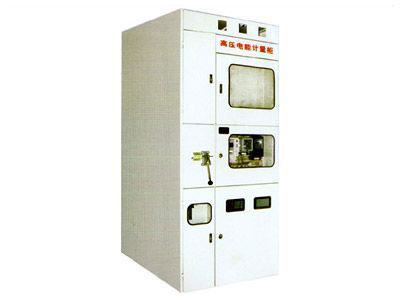

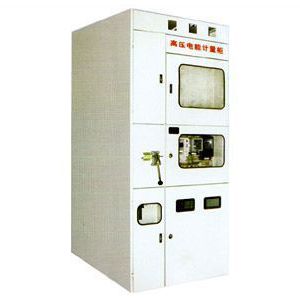

PJ1-10A、B、C、D高压电能计量柜

一、产品性能

PJ1--型高压电能计量柜，系能源部组织"全国电能计量柜联合设计研制组"联合设计研制的，为供用电双方提供安全、可靠、准确计量，合乎标准的高压计量装置。适用于3－10KV三相交流的电力用户与高压开关柜相匹配计量或单独作为电能计量之用。

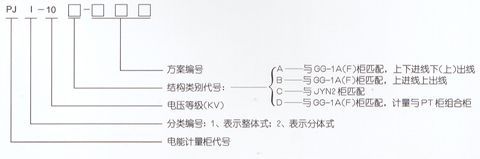

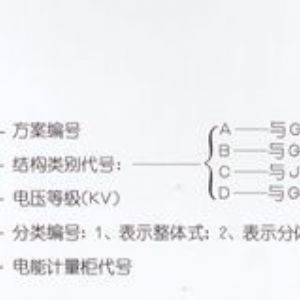

二、型号含义

三、结构概述

PJ1－3kv高压电能计量柜，系固定安装开启式高压计量装置。其框架结构与GG－1A（F）基本相同，用角钢合钢板组焊而成，柜前用薄钢板弯制成：装饰板，操作板合蒙等部件、柜台带防护，加装两扇可开启的防护门。

柜内装有隔离开关，高压熔断器及提供计量电能消耗用的电流互感器合电压互感器。

继电器合测量仪表安装于左上方继电器室或继电器室门上。

右上观察门内为定量器安装室，右中观察门内为电能计量室，内装有功、无功及失压计时仪等计量表计。

右上中两门均装有带铅封的磁锁。柜内下部有隔离开关及联络装置两种，作为输送合接收电能之用。柜后为可开启的两扇对开门，门上装有带铅封的磁锁，门内有与前右下门机械联锁。

PJ1－高压计量柜设有完整的机械联锁合电磁联锁使之完全达到了高压开关设备的五防要求。

四、外形尺寸与安装

外形：高3150，宽1218，深1250
